耳机夹模具看似形状简单，其实结构挺复杂！

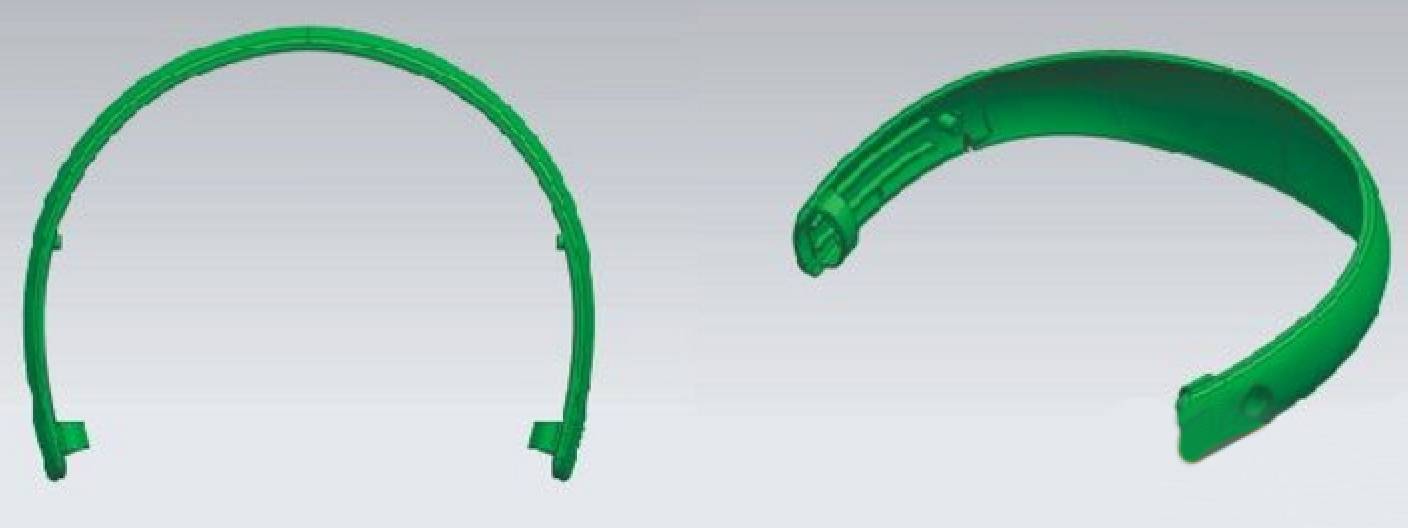

产品：耳机夹

材料：PC

穴数：1X1

产品特点：形状简单，结构复杂尽量减少夹线。

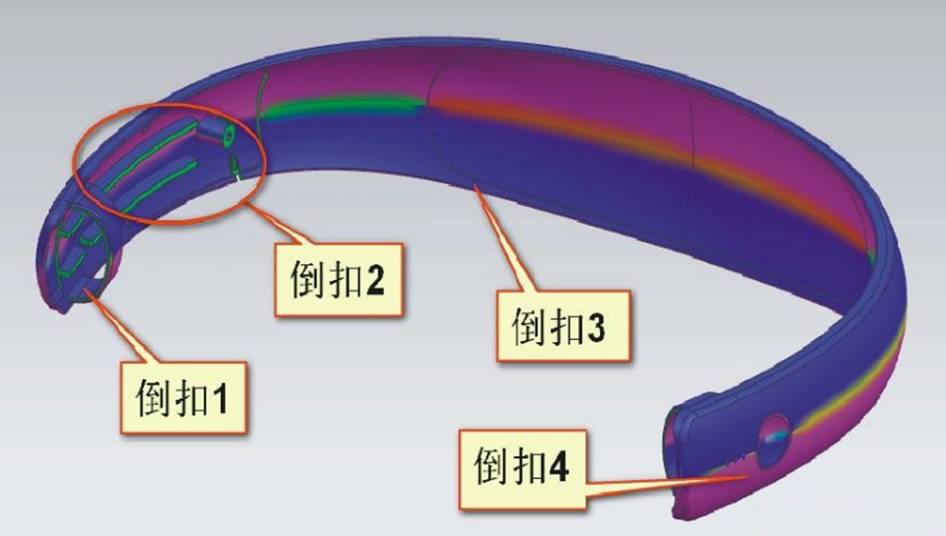

1. 首先进行斜率分析，从下图可以看出此模具有4个倒扣。

2. 从下图可以看出这套模具还有3个倒扣，合起来一共是共7个倒扣。

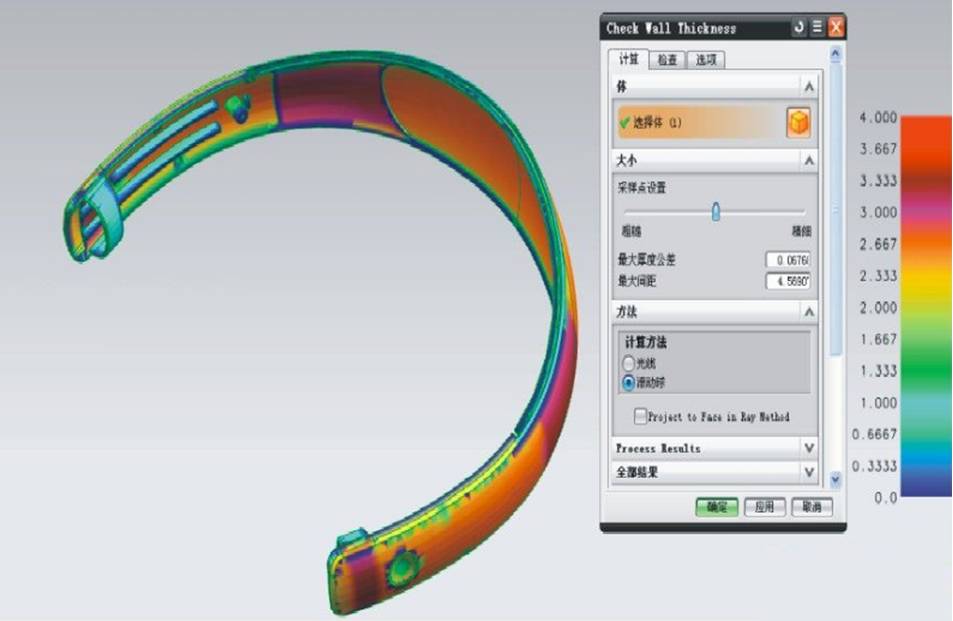

3. 通过厚度分析，可以得了产品基本壁厚为2.3mm。

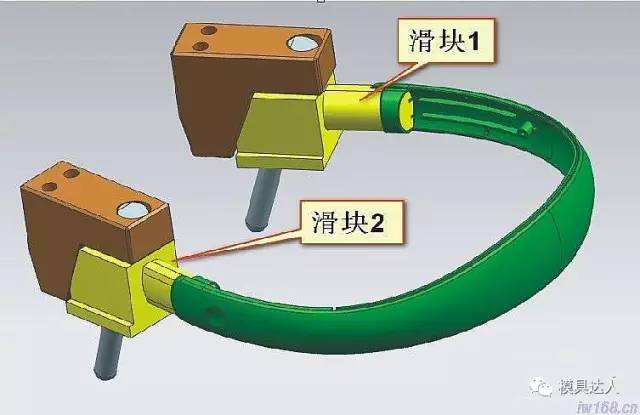

4. 确立出倒扣1与倒扣6处做两个小滑块(滑块1与滑块2)。

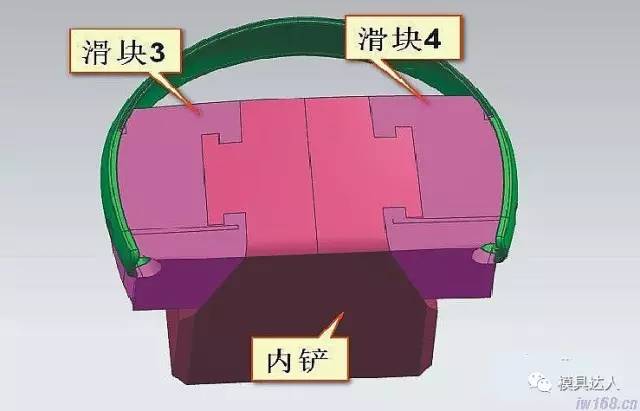

5. 倒扣2与倒扣5处是处在产品内部，所以只能做成内滑块，模架加承板,二次顶出。

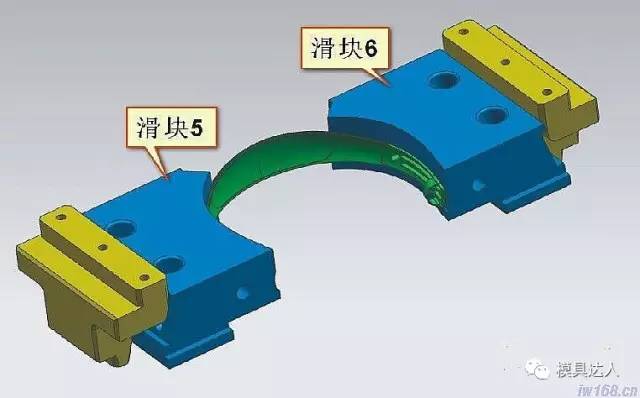

6. 倒扣4与倒扣7确定用滑块5与滑块6出模。

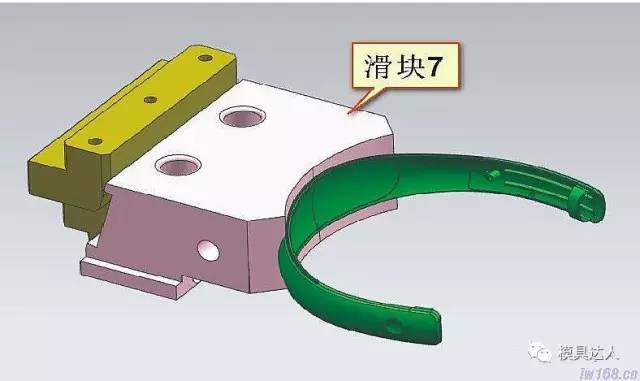

7. 滑块7处是没有倒扣的，做成滑块是为了满足减少夹线的需求。

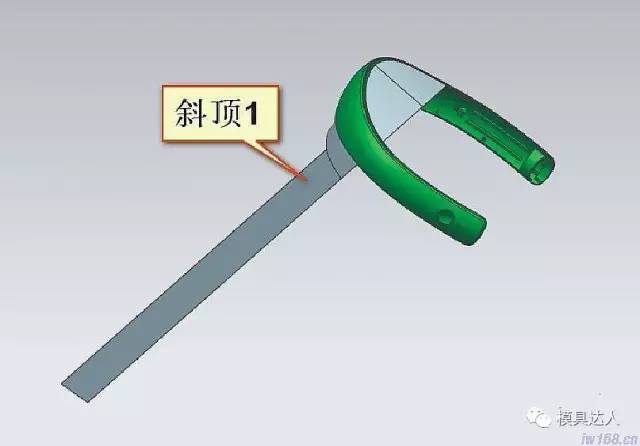

8. 倒扣3处采用斜顶方式出模，由于四周都是滑块,所以包夹力小，顶出就由这支斜顶承担。

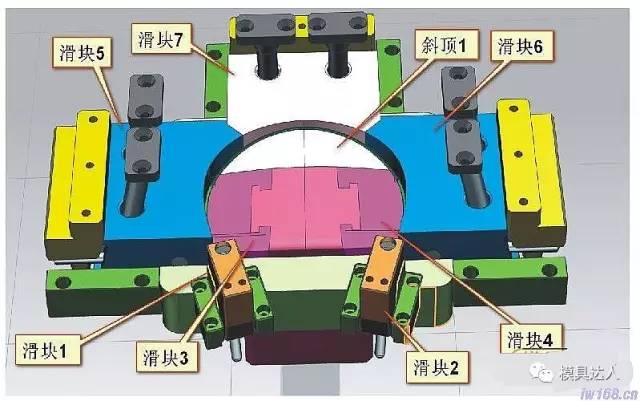

整体再来看一下这套模，得出结论如下：这是一个很简单的产品，但结构并不简单，总共采用了7个滑块，一支斜顶。
